德国科思创PC Makrolon® 2858塑料特性及用途

　　科思创Makrolon® 2858 塑料医疗设备级;适用于121°C下的ETO和蒸汽灭菌;符合许多ISO10993-1试验要求的生物相容性;中等粘度;易释放;注射成型-熔融温度280-320°C;可提供透明和不透明颜色。

　　科思创 Makrolon® 2258塑料 是一款医疗级低粘度聚碳酸酯(PC)，专为注塑成型的医疗器械设计，具备优异的生物相容性与耐灭菌性，同时拥有易脱模的加工优势。

　　Makrolon® 2258塑料特性

　　1.生物与灭菌：符合多项 ISO 10993-1 生物相容性要求;可耐受环氧乙烷(ETO)与 121°C 蒸汽灭菌;有透明、不透明多种配色;RoHS 合规。

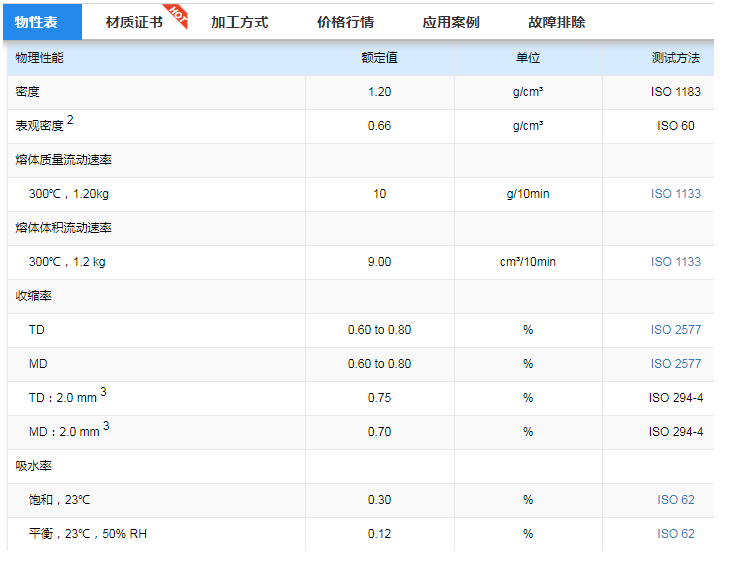

　　2.流变与物理：MVR 34 cm³/10min(300°C/1.2kg)，低粘度;密度 1.20 g/cm³;玻璃化温度 145°C;热变形温度(1.8MPa)124°C;尺寸收缩率 0.5%–0.7%，稳定性好。

　　3.机械性能：拉伸模量 2400 MPa，屈服强度 65 MPa，断裂伸长率 > 50%;低温下仍保持良好抗冲击性，适合薄壁精密件。

　　Makrolon® 2258塑料加工参数

　　•干燥：120°C 干空气干燥 2–3 小时，水分控制≤0.02%;

　　•熔体温度：280–320°C(标准 300°C);

　　•模具温度：80–120°C;

　　•适用工艺：注塑成型，适合复杂、薄壁的医疗部件;

　　Makrolon® 2258塑料典型应用

　　主要用于一次性 / 可重复使用的医疗器械，如注射器推杆、输液接口、外科器械手柄、诊断设备外壳、取样杯等。

　　选型提示

　　•与中粘度医疗级 PC(如 Makrolon 2558)相比，2258 流动性更好，更适合薄壁、多腔、复杂结构的注塑;

　　•医疗用途必须结合终端产品做完整生物相容性测试与合规评估;

　　•避免长期接触强极性溶剂，防止应力开裂。
