巴斯夫 Ultrason PSU(聚砜)的材料性能及成型性能介绍

巴斯夫 Ultrason聚砜(PSU)是一种刚性、高强度、半韧型、透明塑料，耐高温性能和水解稳定性优于聚碳酸酯。
材料特性：比重:1.25-1.35克/立方厘米成型收缩率:0.5-0.7%成型温度:290-350C干燥条件:130-150C4小时。
材料性能：硬度和冲击强度高，无毒，耐热、耐寒、耐老化，耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。

适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件。

成型性能：
1.无定形料，吸湿大，吸水率0.2%-0.4%，使用前须充分
2.成型性能与PC相似，热稳定性差，360度时开始出现分解。
3.流动性差，冷却快，宜用高温高压成型。模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/3。
4.为减小注塑制品产生内应力，模具温度应控制在100-140度。成型后可采取退火处理甘油浴退火处理，160度，1-5分钟;或采取空气浴160度，1-4小时。退火时间取决于制品的大小和壁厚。
5.聚砜在熔融状态下接近于牛顿体，类似于聚碳酸脂，起流动性对温度比较敏感，在310度-420度内，温度每升高30度，流动性就增加1倍，故成型时主要通过提高温度来改善加工流动性。

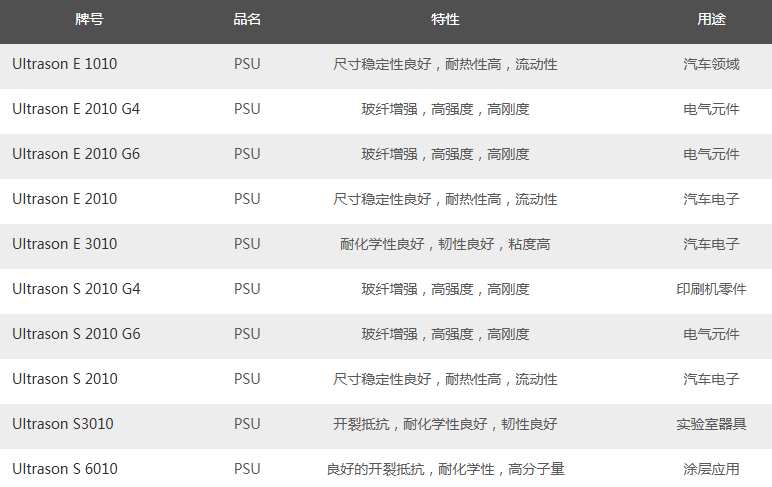

巴斯夫 Ultrason PSU(聚砜)的材料市场供应产品牌号：
